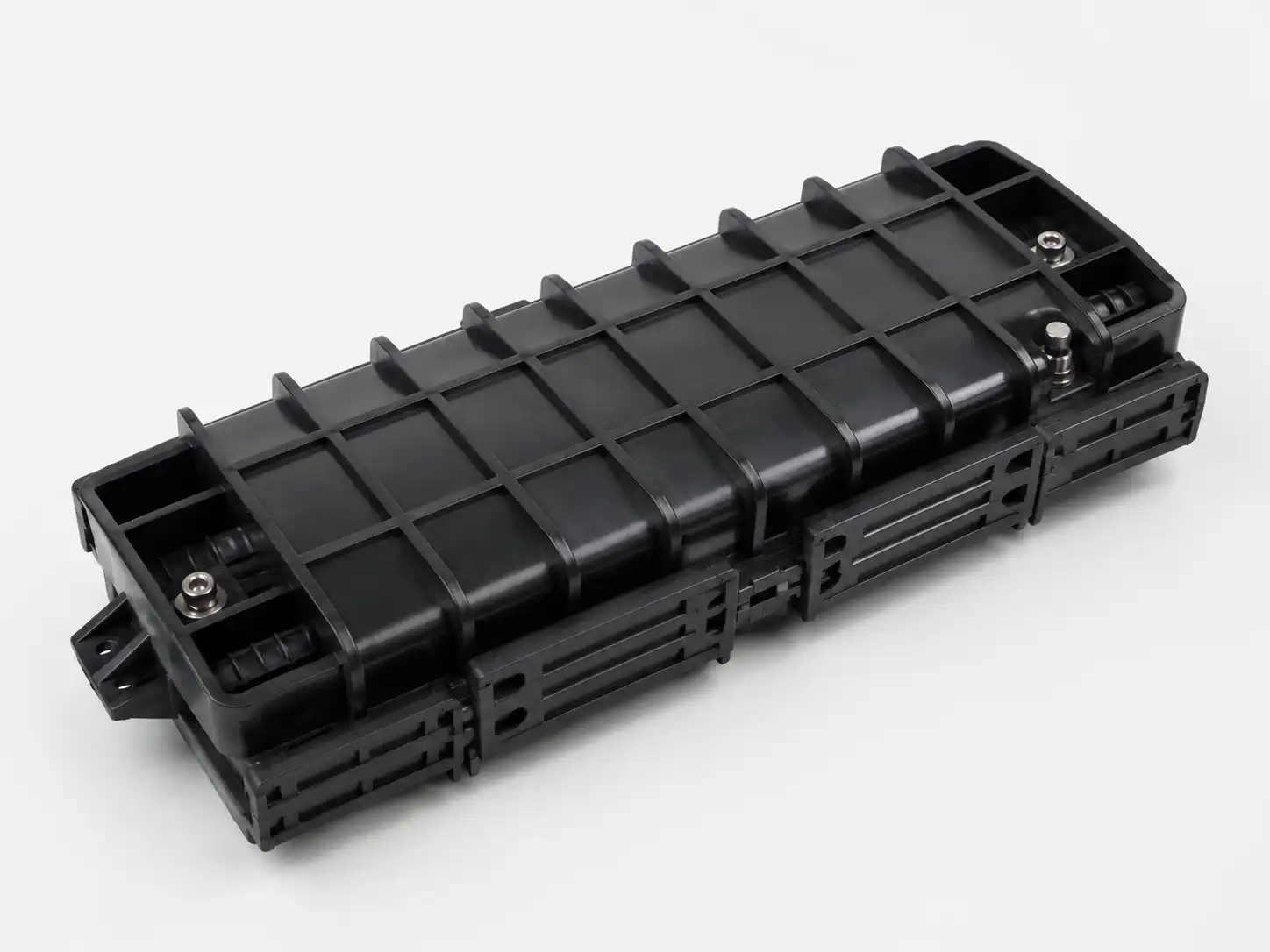

It-12-il Core Orizzontali Fiber Optic Splice Closure huwa kompartiment ta 'barra kompatt biex jipproteġi u jorganizza sa 12-il -splices tal-fibra waħda f'netwerks ta' pjanti FTTH u barra-. L-istruttura inline orizzontali tagħha hija adattata għal ġonot tal-kejbil kompatti, punti tal-fergħat, u postijiet ta 'tiswija fejn l-ispazju u l-kapaċità ta' splice huma limitati. L-għeluq juża siġillar mekkaniku li jista' jiġi daħħal u entrati tal-kejbil konfigurabbli għall-manutenzjoni prattika tal-post.
Speċifikazzjonijiet Tekniċi
|
Speċifikazzjoni |
Dettalji |
|
Tip ta' Prodott |
12-Fiber Orizzontali Fiber Optic Splice Għeluq |
|
Tip ta' Għeluq |
Orizzontali / inline |
|
Kapaċità Massima ta' Splice |
12-splices tal-fibra waħda |
|
Splice Trej |
1 × 12F trej |
|
Portijiet tal-kejbil |
2 jew 4 portijiet; 1-in/1-out jew 2-in/2-out |
|
Dijametru tal-Cable |
Tipikament Ø5–13 mm, tiddependi mill-konfigurazzjoni- |
|
Materjal tad-Djar |
Plastik tal-inġinerija reżistenti-UV; Għażliet PC / ABS / PP |
|
Metodu tas-siġillar |
Issiġillar mekkaniku li jista' jerġa' jidħol |
|
Klassifikazzjoni tal-Protezzjoni |
Disinn klassifikat IP68 |
|
Temperatura Operattiva |
−40 grad sa +65 grad |
|
Kulur Standard |
Iswed |
Struttura u Ġestjoni tal-Fibra
L-għeluq jgħaqqad akkomodazzjoni protettiva, sistema tas-siġillar, komponenti ta' dħul tal-kejbil-, trej tal-isplice, żona-rotot tal-fibra, u punti ta' twaħħil tal-membri tal--saħħa-cable. It-trej tal-isplice 12F iżomm il-kmiem tal-isplice u l-laxk tal-fibra organizzati filwaqt li jżomm rotta tal-fibra kkontrollata. It-trażżin tal-kejbil iżola l-forzi esterni tal-ġbid miż-żona tal-isplice, u jnaqqas l-istress mekkaniku waqt l-installazzjoni u s-servizz.
L-istruttura mekkanika li tista' tidħol mill-ġdid tippermetti lit-tekniċi jiftħu l-għeluq għal spezzjoni, tiswija, jew modifika tan-netwerk mingħajr ma jissostitwixxu l-għeluq sħiħ.
Kompatibilità tal-kejbil u Installazzjoni
Qabel ma tordna, ikkonferma l-għadd tal-fibra, id-dijametru ta 'barra tal-kejbil, il-kwantità tad-dħul tal-kejbil-, il-kostruzzjoni tal-kejbil, it-tip ta' membru tas-saħħa-, u l-metodu ta 'installazzjoni meħtieġ. Dawn il-parametri jiddeterminaw il-konfigurazzjoni xierqa tal-port u tas-siġillar.
L-għeluq jista 'jiġi fornut għal applikazzjonijiet mill-ajru, arblu/ħajt-immuntat, katusa, handhole/tappiera, taħt l-art, u diretti-midfuna, bl-aċċessorji meħtieġa ta' immuntar u siġillar. Waqt l-installazzjoni, il-ġkieket tal-kejbils u l-membri tas-saħħa għandhom ikunu mwaħħla b'mod sikur qabel ir-rotta tal-fibra, u r-raġġ tal-liwja minimu speċifikat tal-manifattur għandu jinżamm.
Applikazzjonijiet
Applikazzjonijiet tipiċi jinkludu:
Splicing tal-waqgħa u tad-distribuzzjoni FTTH f'punti tat-tarf tan-netwerk kompatti-
Ġonot tal-kejbil immuntati mill-ajru u arblu fejn l-ispazju huwa limitat
Installazzjonijiet ta' katusa u toqba ta' l-idejn li jeħtieġu splicing inline protett
Punti ta 'tiswija tal-kejbil wara ħsara jew manutenzjoni tar-rotta
Konnessjonijiet tal-fergħat fil-broadband rurali u netwerks tal-aħħar-mili
Punti ta' splice fuq barra immuntati mal-ħajt-ħdejn il-bini u n-nodi ta' aċċess
OEM/ODM & Provvista
DIMI jappoġġja l-immarkar tal-logo OEM, ippakkjar apposta, kulur tad-djar, konfigurazzjoni tal-port tal-kejbil-, u kits aċċessorji. Għall-ordnijiet tal-proġett, l-inġiniera jistgħu jirrevedu l-għadd tal-fibra, id-dijametru tal-kejbil, l-ambjent tal-installazzjoni, u r-rekwiżiti tal-marka qabel il-produzzjoni. Jistgħu jiġu forniti kampjuni għall-evalwazzjoni tal-prodott u l-approvazzjoni tal-proġett.
Spezzjoni tal-Kwalità u Dokumentazzjoni
Il-kontroll tal-kwalità jkopri spezzjoni tal-materjal li jkun dieħel,-kontrolli tal-assemblaġġ tal-proċess, issiġillar u verifika mekkanika, spezzjoni tal--prodott lest, u spezzjoni tal-ippakkjar-esportazzjoni. L-ittestjar tal-prodott applikabbli jista 'jinkludi s-siġillar IP68, it-tensjoni u ż-żamma tal-kejbil, l-impatt, it-tgħaffiġ, it-tgħawwiġ, iċ-ċikliżmu tat-temperatura, it-tixjiħ tal-UV, u l-ittestjar tal--sprej tal-melħ għal komponenti tal-metall rilevanti.
Datasheets, rekords ta 'spezzjoni, u rapporti tat-test applikabbli jistgħu jiġu pprovduti għall-evalwazzjoni tal-proġett. Is-sistema tal-manifattura tad-DIMI tinkludi ċertifikazzjonijiet tal-ġestjoni tal-kwalità ISO 9001:2015 u TL-9000.
Ordnijiet u Loġistika
MOQ
100 biċċa għal ordnijiet bl-ingrossa standard; ordnijiet ta' kampjuni disponibbli għall-evalwazzjoni.
01
Ipproċessar
Tipikament 7-14-il jum tax-xogħol wara l-ispeċifikazzjoni u l-konferma tal-ordni.
02
Tbaħħir
Tipikament 20-30 jum bil-baħar, bl-ajru, jew express, skont id-destinazzjoni u l-metodu tat-tbaħħir.
03
Ippakkjar
Ippakkjar protettiv individwali u kartun għall-esportazzjoni; palletizzazzjoni u tikkettjar tad-dwana disponibbli għall-ordnijiet tal-proġett.
04
Ħlas
T/T jew L/C jistgħu jintużaw għal ordnijiet B2B standard; arranġamenti oħra jistgħu jiġu kkonfermati għal proġetti kwalifikati.
05
FAQ
Q: Jista 'l-għeluq jiġi fornut bħala kit ta' installazzjoni komplut?
A: Iva. Kit komplut jista' jinkludi t-trej tal-isplice, il-komponenti tas-siġillar, il-partijiet tat-twaħħil tal-kejbil-, il-kmiem tal-protezzjoni tal-isplice, u l-aċċessorji tal-immuntar meħtieġa. Il-polza eżatta tal-materjali għandha tkun speċifikata fil-kwotazzjoni biex tevita diskrepanzi aċċessorji.
Q: Tista 'tqabbel ma' mudell eżistenti ta 'għeluq jew kompetitur?
A: Iva. Għal proġetti ta' sostituzzjoni jew ta'-tikketti privati, ix-xerrejja jistgħu jipprovdu kampjun eżistenti, tpinġija, ritratti, jew numru tal-mudell. DIMI jista' jirrevedi l-konfigurazzjoni mekkanika u jiżviluppa verżjoni OEM ta' tqabbil jew ekwivalenti fejn teknikament fattibbli.
Q: X'informazzjoni għandha tkun inkluża f'RFQ?
A: Ipprovdi l-kwantità meħtieġa, il-pajjiż tad-destinazzjoni, il-mudell tal-kejbil, il-volum annwali jew tal-proġett mistenni, ir-rekwiżiti tal-ippakkjar, u kwalunkwe dokument ta 'spezzjoni jew ċertifikazzjoni meħtieġ. Folja tad-dejta tal-kejbil jew kampjun tal-għeluq eżistenti hija rakkomandata għal proġetti mhux-standard.
Q: Tista 'tappoġġja ordnijiet ta' proġetti f'fażijiet jew ripetuti?
A: Iva. Programmi ta' provvista bbażati fuq il-proġett-u ripetuti jistgħu jiġu rranġati bi skedar tal-produzzjoni abbażi tal-kwantità mbassra, l-istabbiltà tal-ispeċifikazzjoni, u d-dati tal-kunsinna meħtieġa.
Q: Liema dokumenti jistgħu jakkumpanjaw vjeġġ bl-ingrossa?
A: Skont l-ordni, id-dokumentazzjoni tista 'tinkludi fattura kummerċjali, lista tal-ippakkjar, ċertifikat tal-oriġini, datasheet tal-prodott, rekords tal-ispezzjoni, u rapporti tat-test applikabbli. Dokumentazzjoni speċifika tal-proġett-għandha tintalab qabel il-konferma tal-ordni.
Q: Jista 'l-għeluq jiġi ordnat f'konfigurazzjonijiet differenti taħt proġett wieħed?
A: Iva. Arranġamenti differenti tal-port, -konfigurazzjonijiet tad-dħul tal-kejbil, kuluri, u kits aċċessorji jistgħu jiġu speċifikati meta l-proġett jeħtieġ varjanti multipli. Kull konfigurazzjoni għandha tiġi kkonfermata u dokumentata qabel il-produzzjoni tal-massa.
Q: Tista' tiġi rranġata spezzjoni ta'-parti terza?
A: Iva. L-ispezzjoni ta' parti terza-tista' tiġi kkoordinata meta meħtieġ mix-xerrej jew mill-kuntratt tal-proġett. L-ambitu tal-ispezzjoni, il-metodu tat-teħid tal-kampjuni, ir-rekwiżiti tal-ittestjar u l-aġenzija tal-ispezzjoni għandhom jiġu miftiehma qabel il-produzzjoni.
Q: Jistgħu jiġu appoġġjati ordnijiet urġenti?
A: Il-produzzjoni mħaffa tista 'tiġi evalwata skont il-kapaċità attwali, id-disponibbiltà tal-materjal, il-kwantità tal-ordni u l-konfigurazzjoni. Ix-xerrejja għandhom jipprovdu d-data tal-kunsinna meħtieġa meta jitolbu kwotazzjoni sabiex l-għażliet tal-produzzjoni u t-tbaħħir ikunu jistgħu jiġu riveduti flimkien.
