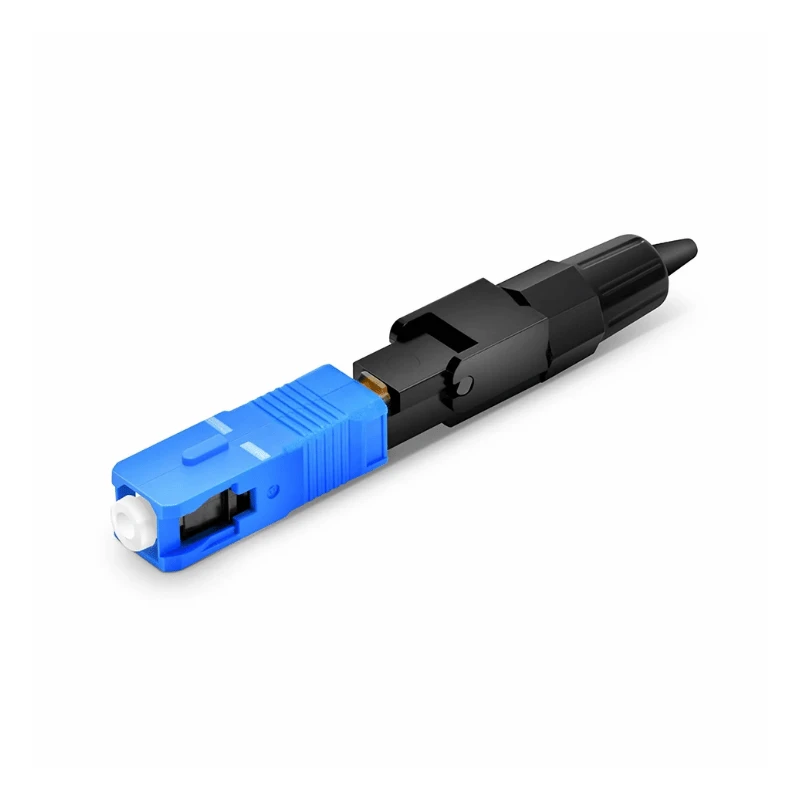

Fiber Optic Cable SC UPC Connector huwa fabbrika -konnettur SC immuntat iddisinjat għat-terminazzjoni u interkonnessjoni tal-kejbil tal-fibra ottika b'mod wieħed-. Juża ferrule taċ-ċeramika ta '2.5 mm u push-pull coupling struttura għal tgħammir stabbli ma' adapters SC kompatibbli. Il-konfigurazzjoni standard hija adattata għal fibra ta 'modalità waħda ta' 9/125 μm u kejbil ta '2.0 mm, b'dijametri oħra tal-kejbil u konfigurazzjonijiet ta' assemblaġġ disponibbli għar-rekwiżiti tal-proġett.

Speċifikazzjonijiet tal-Konnettur

Parametru	Speċifikazzjoni Standard
Tip ta' Konnettur	SC UPC
Modalità Fiber	Modalità waħda-
Daqs tal-Fibra	9/125 μm
Tip Pollakk	UPC
Ferrule	Ċeramika taż-żirkonja ta '2.5 mm
Konfigurazzjoni	Simplex
Dijametru tal-Cable	2.0 mm
Telf ta' Inserzjoni	Inqas minn jew ugwali għal 0.30 dB
Telf ta' Ritorn	Iktar minn jew ugwali għal 50 dB
Wavelength Operattiv	1310 / 1550 nm
Temperatura operattiva	-40 grad sa +75 grad
Temperatura tal-Ħażna	-40 grad sa +85 grad
Tgħammir Durabilità	Iktar minn jew ugwali għal 500 ċiklu
Djar	Polimeru ta'-prestazzjoni għolja

Struttura u Disinn tal-Konnettur

Il-konnettur jikkonsisti minn ferrule taċ-ċeramika taż-żirkonja, akkomodazzjoni tal-konnettur, komponenti ta 'allinjament, u boot ta' ħelsien tat-tensjoni-. Il-ferrule ta '2.5 mm jipprovdi l-interface tat-tgħammir SC standardizzata, filwaqt li l-mekkaniżmu ta' igganċjar push-pull jippermetti installazzjoni u tneħħija sempliċi mill-adapters SC.

Il-wiċċ tat-tarf tal-UPC huwa illustrat biex jipprovdi kuntatt fiżiku bejn l-uċuħ tal-fibra tat-tgħammir u jikkontrolla r-riflessjoni ottika. Il-housing tal-konnettur jipproteġi l-istruttura tal-allinjament intern, filwaqt li l-boot ta' ħelsien tat-tensjoni-inaqqas l-istress mekkaniku fil-kejbil-għal-transizzjoni tal-konnettur.

Kompatibilità tal-Fiber & Cable

Il-verżjoni standard hija ddisinjata għal fibra b'modalità waħda ta' 9/125 μm, inklużi applikazzjonijiet tat-tip OS2-. Għal assemblaġġi li jużaw fibra insensittiva tal-liwja-, il-kompatibilità tista 'tiġi speċifikata wkoll skont il-kategorija tal-fibra ITU-T applikabbli. L-ITU-T G.657 tkopri fibra u kejbil b'modalità unika-insensittivi mill-liwi-telf-li jintużaw b'mod partikolari f'installazzjonijiet ta' aċċess u ta' densità għolja.

Il-konnettur għandu jintgħażel skont il-mod tal-fibra, id-dijametru tal-kejbil, l-interface tal-adapter, it-tip tal-lustrar u l-ambjent tal-applikazzjoni.

Applikazzjonijiet

Netwerks tat-telekomunikazzjoni:Interkonnessjoni ta 'tagħmir, frejms ta' distribuzzjoni, u links ta 'trasmissjoni

Ftth/fttx:Distribuzzjoni ottika u konnessjonijiet tal-fibra tal-ġenb tal-abbonat-

Ċentri tad-dejta:Patching u konnettività tat-tagħmir fejn l-interfaces sc huma speċifikati

Netwerks tal-intrapriżi:Sinsla u bini-biex-bini ta' links tal-fibra

Catv u xandira:Distribuzzjoni tas-sinjali ottiċi u interkonnessjoni tat-tagħmir

Netwerks industrijali:Konnessjonijiet tal-fibra f'sistemi ta 'awtomazzjoni u komunikazzjoni fejn l-ispeċifikazzjoni ambjentali hija adattata

L-interface sc push-pull hija partikolarment prattika għal applikazzjonijiet li jeħtieġu installazzjoni u tneħħija frekwenti tal-konnettur.

Personalizzazzjoni / OEM

Għal ordnijiet OEM u ta 'proġett, il-konnettur jista' jiġi kkonfigurat skond ir-rekwiżiti, inklużi:

Konfigurazzjoni SC UPC simplex jew duplex

0.9 mm, 2.0 mm, 3.0 mm, jew dijametru speċifikat tal-kejbil

OS1/OS2 wieħed-fibra jew fibra multimode speċifikata

PVC, LSZH, jew ġakketta tal-kejbil speċifikata oħra

Tul tal-kejbil standard jew personalizzat

Konnettur u kulur tal-boot

Għall-produzzjoni tal-volum, it-tpinġija applikabbli, speċifikazzjonijiet ottiċi, kostruzzjoni tal-kejbil, rekwiżiti ta 'tolleranza, u kriterji ta' spezzjoni għandhom jiġu kkonfermati qabel il-produzzjoni tal-massa.

Spezzjoni u Ittestjar

Kull lott ta 'produzzjoni għandu jiġi vverifikat kontra l-ispeċifikazzjoni tal-prodott approvata qabel il-ġarr. L-oġġetti ewlenin tal-ispezzjoni jinkludu:

Tmiem l-ispezzjoni tal-wiċċ:Kontaminazzjoni, grif, laqx, u difetti tal-illustrar

Ittestjar tat-telf tal-inserzjoni:Verifika kontra l-valur massimu speċifikat

Ittestjar tat-telf tar-ritorn:Verifika tal-upc back-prestazzjoni tar-riflessjoni

Ferrule u spezzjoni dimensjonali:Interfaċċja kritika u dimensjonijiet tal-assemblaġġ

Spezzjoni tal-assemblaġġ tal-kejbil-għall--konnettur:Kondizzjoni ta' boot, housing, crimping, u ta' ħelsien tat-tensjoni-

Ittestjar tat-tgħammir/durabilità:Verifika tal-prestazzjoni tal-konnettur wara tgħammir ripetut fejn meħtieġ

Ittestjar ambjentali:Ittestjar tat-temperatura jew umdità meta meħtieġ mill-ispeċifikazzjoni tal-proġett

Għal ordnijiet OEM, testijiet addizzjonali mekkaniċi, ambjentali jew ottiċi jistgħu jiġu definiti skond l-ispeċifikazzjoni applikabbli tal-klijent jew l-istandard tat-test. Id-dimensjonijiet tal-interface tal-konnettur għandhom jiġu kkontrollati skont ir-rekwiżiti applikabbli tal-familja IEC 61754-4 SC.

FAQ

Q: Tista 'tipprovdi kampjuni qabel ordni bl-ingrossa?

A: Iva. Jistgħu jiġu pprovduti kampjuni għall-kwalifika qabel il-produzzjoni tal-massa. L-ispeċifikazzjonijiet tal-kampjun għandhom jiġu kkonfermati minn qabel, inklużi l-konfigurazzjoni tal-konnettur, il-kostruzzjoni tal-fibra, it-tul tal-kejbil, u r-rekwiżiti tat-tikkettar.

Q: X'inhu l-ħin tal-kunsinna tipiku għal ordnijiet bl-ingrossa?

A: Il-ħin tal-kunsinna tal-ordni jikkonsisti minn 7-14-il jum għall-ipproċessar u 20-30 jum għat-tbaħħir. Id-data attwali tal-wasla tiddependi fuq id-destinazzjoni, il-metodu tat-tbaħħir, u l-iżdoganar. Għal ordnijiet urġenti jew ta'-volum kbir, l-iskeda tal-kunsinna għandha tiġi kkonfermata qabel it-tqegħid tal-ordni.

Q: Liema termini ta 'tbaħħir u kunsinna huma disponibbli għal ordnijiet internazzjonali?

A: L-ordnijiet jistgħu jintbagħtu taħt termini EXW, DAP, jew DDP, skont ir-rekwiżiti tad-destinazzjoni u tal-ordni. EXW huwa adattat meta x-xerrej jirranġa t-trasport, filwaqt li DAP/DDP jistgħu jissimplifikaw il-kunsinna bieb-għal-bieb. Il-metodu tat-tbaħħir applikabbli u l-Incoterm għandhom jiġu kkonfermati meta tintalab kwotazzjoni.

Q: Kif huma ppakkjati l-assemblaġġi tal-konnetturi SC UPC għall-esportazzjoni?

A: Assemblaġġi standard huma ppakkjati f'boroż jew kartun protettivi tal-PE, b'separazzjoni jew ttaffi addizzjonali użati biex jipprevjenu l-kontaminazzjoni tal-konnettur, deformazzjoni tal-kejbil, u ħsara mekkanika waqt it-trasport.

Q: Tista 'tipprovdi dokumentazzjoni għall-ispezzjoni tal-kwalità u l-kontroll tal-merkanzija deħlin?

A: Iva. Dokumentazzjoni standard tal-provvista tista 'tinkludi speċifikazzjonijiet tal-prodott, listi tal-ippakkjar, u rekords tal-ispezzjoni. Rapporti ta 'spezzjoni, ċertifikati ta' konformità, jew dokumenti ta 'kwalità oħra jistgħu jiġu rranġati meta speċifikati fl-ordni tax-xiri.

Q: Jistgħu jiġu fornuti konnetturi SC UPC kemm għall-kurduni tal-garża kif ukoll għall-assemblaġġi tal-pigtail?

A: Iva. Il-konnettur jista 'jiġi fornut bħala parti minn assemblaġġi ta' fibra -terminati minn qabel, inklużi konfigurazzjonijiet tal-korda tal-garża u tal-pigtail, sakemm il-kostruzzjoni tal-kejbil u l-arranġament tat-terminazzjoni meħtieġa jiġu kkonfermati qabel il-produzzjoni.

Q: Tista 'tforni SC APC minflok SC UPC?

A: SC APC hija konfigurazzjoni tal-lustrar differenti u m'għandhiex tiġi sostitwita għal SC UPC mingħajr ma tikkonferma r-rekwiżiti tas-sistema. Jekk it-terminazzjoni APC hija meħtieġa, għandha tiġi speċifikata separatament fl-ordni tax-xiri sabiex il-konnettur u l-interface tat-tgħammir jiġu forniti bħala konfigurazzjoni kompatibbli.

Q: Tista 'tappoġġja l-ispezzjoni ta'-parti terza qabel il-ġarr?

A: Iva. Spezzjoni ta' parti terza-tista' tiġi rranġata qabel il-ġarr meta meħtieġ mix-xerrej jew mill-proġett. L-ambitu tal-ispezzjoni, il-metodu tat-teħid tal-kampjuni, il-kriterji tal-aċċettazzjoni, u l-ispiża tal-ispezzjoni għandhom jiġu miftiehma qabel il-produzzjoni jew il-ġarr.
