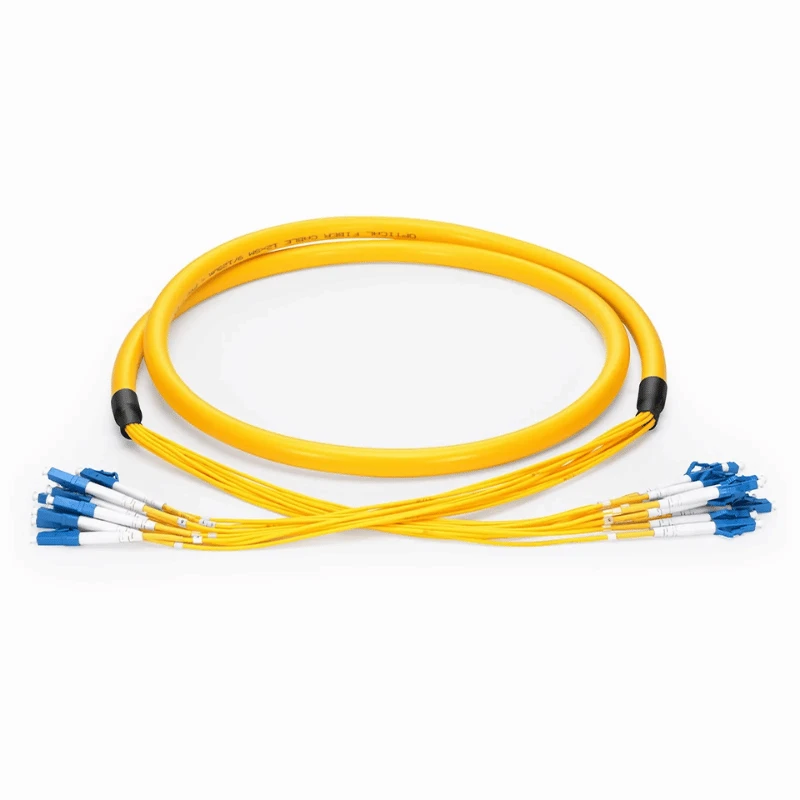

L-MPO To LC Single Mode Fiber Cable huwa assemblaġġ ta' tbegħid OS2 mitmum minn fabbrika-li jikkonverti interface multi-fiber MPO/MTP f'konnessjonijiet individwali LC duplex.
Speċifikazzjonijiet Tekniċi
|
Parametru |
Speċifikazzjoni |
|
Tip ta' Prodott |
MPO Biex LC Single Mode Fiber Cable |
|
Tip ta' Fibra |
OS2 Modalità Unika, 9/125 μm |
|
Grad tal-Fibra |
G.652.D / G.657.A1 |
|
Għadd tal-Fibra |
8 / 12 / 24 Fibri |
|
Konnettur MPO |
Kompatibbli MPO/MTP, Raġel / Mara |
|
MPO Pollakk |
UPC / APC |
|
Konnettur LC |
LC Duplex |
|
LC Pollakk |
UPC / APC |
|
Polarità |
Tip A / Tip B / Tip C |
|
Telf ta' Inserzjoni |
Telf Standard Inqas minn jew ugwali għal 0.35 dB; Telf Baxx Inqas minn jew ugwali għal 0.20 dB |
|
Telf ta' Ritorn |
UPC Akbar minn jew ugwali għal 50 dB; APC Akbar minn jew ugwali għal 60 dB |
|
Tul tal-Cable |
Custom |
|
Tul tat-tbegħid |
Custom |
|
Għażliet tal-ġakketta |
LSZH / OFNP |
|
Temperatura operattiva |
-20 grad sa +70 grad |
|
Ittestjar ottiku |
Telf ta 'Inserzjoni / Telf ta' Ritorn |
|
Dokumentazzjoni tat-Test |
Rapport tat-Test Ottiku Individwali |
|
Standard |
IEC 61300-3-35 |
MPO-għal-Konfigurazzjoni Breakout LC
Il-kejbil juża interface MPO/MTP b'ħafna -fibra fuq naħa waħda u jifred il-fibri individwali permezz ta 'sezzjoni ta' tbegħid f'konnessjonijiet LC duplex fuq in-naħa l-oħra.
Ir-relazzjoni standard duplex bejn l-għadd tal-fibra MPO u l-konnessjonijiet LC hija:
|
Għadd tal-Fibra MPO |
Arranġament Standard LC Duplex |
|
8 Fibri |
4 × LC Duplex |
|
12 Fibri |
6 × LC Duplex |
|
24 Fibri |
12 × LC Duplex |
L-arranġament tal-fibra tal-ġenb LC-huwa determinat mill-immappjar ikkonfermat tal-fibra aktar milli mill-għadd tal-fibri waħdu.
Konfigurazzjoni u Verifika
Qabel il-produzzjoni, il-konfigurazzjoni MPO-to-LC għandha tiġi ċċekkjata mal-interfaces tat-tgħammir u r-rekwiżiti ottiċi tal-link maħsub.
Konfigurazzjoni tal-Konnettur
Speċifika l-ġeneru u l-lustrar tal-MPO skont l-interface tat-tgħammir tal-MPO. In-naħa LC tuża konnetturi duplex mal-lustrar UPC jew APC meħtieġ.
Immappjar tal-Polarità u tal-Fibra
Agħżel it-Tip A, it-Tip B, jew it-Tip Ċ skont l-immappjar tal-fibra meħtieġ u l-iskema ta 'konnessjoni MPO eżistenti. Jekk il-polarità meħtieġa mhix ċara, speċifikazzjoni tal-kejbil eżistenti jew dijagramma tal-konnessjoni tista 'tiġi pprovduta għall-konferma.
Telf ottiku
Agħżel il-konfigurazzjoni standard-telf jew telf-baxx skont il-baġit tal-inserzjoni-telf tal-link ottiku sħiħ.
Dimensjonijiet tal-Cable
Ikkonferma t-tul ġenerali tal-kejbil u t-tul tat-tbegħid skont it-tqassim tat-tagħmir u l-pożizzjoni tal-konnessjoni LC meħtieġa.
MPO-għal-LC Assembly Manufacturing
Speċifikazzjoni-Assemblaġġ Ibbażat
Kull assemblaġġ huwa prodott mill-għadd ikkonfermat tal-fibra, il-konfigurazzjoni tal-konnettur, il-polarità, l-immappjar tal-fibra u d-dimensjonijiet tal-kejbil, bil-konfigurazzjoni approvata użata bħala referenza tal-produzzjoni.
MPO/MTP & LC Terminazzjoni
L-MPO/MTP u l-konnetturi duplex LC individwali huma mitmuma mill-fabbrika-skond il-konfigurazzjoni speċifikata tal-konnettur u l-lustrar bl-użu ta 'proċessi ta' terminazzjoni u spezzjoni kkontrollati.
Tbegħid Ikkontrollat
Is-sezzjoni tat-tbegħid tissepara l-fibri fil-konnessjonijiet LC speċifikati filwaqt li żżomm l-arranġament tal-fibra kkonfermat permezz tal-proċess tal-assemblaġġ.
Kontroll tal-Produzzjoni
Il-produzzjoni tal-assemblaġġ tal-fibra ottika-DIMI hija appoġġjata minn tagħmir dedikat għall-ittestjar u l-ispezzjoni ottika għall-verifika tal-konnettur u l-prestazzjoni ottika qabel il-ġarr.
Ittestjar u Spezzjoni
100% Ittestjar Ottiku
Kull assemblaġġ lest jgħaddi minn testijiet ta 'telf ta' inserzjoni u telf ta 'ritorn qabel il-ġarr biex jivverifika l-prestazzjoni ottika kontra r-rekwiżiti speċifikati.
Tmiem tal-Konnettur-Spezzjoni tal-wiċċ
L-uċuħ tat-tarf tal-konnettur MPO/MTP u LC huma spezzjonati għal kontaminazzjoni, grif, ħofor, u kundizzjonijiet oħra li jistgħu jaffettwaw it-tgħammir tal-konnettur jew il-prestazzjoni ottika.
Verifika tal-Ġeometrija 3D
Fejn speċifikat għall-konfigurazzjoni tal-konnettur, spezzjoni interferometrika tivverifika l-ġeometrija tat-tarf tal-konnettur-, inkluż l-għoli tal-fibra, ir-raġġ tal-kurvatura, u l-offset tal-quċċata.
Dokumentazzjoni tat-Test u Traċċabilità
Id-dejta tat-test ottiku individwali tista' tiġi pprovduta għall-assemblaġġ ikkunsinnat, bir-rekord tat-test marbut mal-identifikazzjoni tal-produzzjoni korrispondenti fejn applikabbli.
Proġett-Konfigurazzjoni Speċifika
Għall-kwotazzjoni, ix-xerrejja jistgħu jipprovdu l-informazzjoni meħtieġa biex jiddefinixxu u jivverifikaw l-assemblaġġ MPO-għal-LC:
Dettalji tal-Konnessjoni
Interface MPO u sess tal-konnettur
Għadd tal-fibra
Polarità u mapping tal-fibra
Rekwiżiti tal-lustrar MPO u LC
Dettalji Fiżiċi
Tul ġenerali tal-kejbil
Tul tat-tbegħid
Rekwiżit tal-ġakketta
Dettalji tal-Ordni
Kwantità meħtieġa
Rekwiżiti ta' tikkettar jew identifikazzjoni
Rekwiżiti tal-ippakkjar
Meta l-immappjar tal-polarità jew tal-fibra ma jkunx ċar, tista 'tiġi pprovduta speċifikazzjoni tal-kejbil eżistenti, dijagramma ta' konnessjoni, interface ta 'tgħammir, jew informazzjoni dwar it-tagħmir għal reviżjoni tal-konfigurazzjoni qabel il-produzzjoni.
Għal ordnijiet ripetuti, tista' ssir referenza għal speċifikazzjoni ta' produzzjoni approvata qabel biex tinżamm l-istess konfigurazzjoni kkonfermata meta r-rekwiżiti tal-proġett jibqgħu ma jinbidlux.
FAQ
Q: X'inhi d-differenza bejn kejbil tat-tbegħid MPO għal LC u kejbil trunk MPO?
A: Cable breakout MPO għal LC jikkonverti interface multi-fiber MPO/MTP f'konnessjonijiet duplex LC individwali, filwaqt li cable trunk MPO iżomm konnessjonijiet MPO/MTP fiż-żewġt itruf għal interkonnessjoni multi-fiber.
Q: X'inhi d-differenza bejn MPO u MTP għal kejbil MPO għal LC?
A: MPO huwa l-interface standardizzat tal-konnettur multi-fibra, filwaqt li MTP huwa disinn tal-konnettur ta'-prestazzjoni ogħla bbażat fuq l-interface MPO. Il-konfigurazzjoni tal-konnettur meħtieġa għandha tkun imqabbla mal-interface tat-tgħammir speċifikat għall-installazzjoni.
Q: Kif għandu jintgħażel kejbil MPO għal LC għal installazzjoni ta 'sostituzzjoni?
A: Qabbel il-kejbil ta 'sostituzzjoni mal-għadd tal-fibra eżistenti, l-interface MPO, is-sess tal-konnettur, il-polarità, l-immappjar tal-fibra, il-konfigurazzjoni LC, id-dimensjonijiet tal-kejbil u r-rekwiżiti ottiċi qabel ma tordna.
Q: Kif kejbil MPO għal LC jaffettwa l-baġit tal-link ottiku?
A: L-assemblaġġ iżid telf ta 'konnettur u terminazzjoni mal-link ottiku, għalhekk it-telf ta' inserzjoni speċifikat jew imkejjel tiegħu għandu jiġi inkluż meta jiġi kkalkulat il-marġni ta 'telf tas-sistema disponibbli.
Q: Liema raġġ tal-liwja għandu jiġi kkunsidrat għal kejbil tat-tbegħid MPO għal LC?
A: Ir-raġġ minimu tal-liwja għandu jiġi kkonfermat mill-kostruzzjoni tal-kejbil magħżula u kkunsidrat kemm għas-sezzjoni prinċipali tal-kejbil kif ukoll għaż-żona tat-tbegħid meta l-assemblaġġ jiġi rotta minn spazji ristretti.
Q: Liema dokumentazzjoni tat-test hija pprovduta b'kejbil tal-fibra tal-modalità waħda MPO għal LC?
A: Dejta individwali tat-test ottiku għall-assemblaġġ ikkunsinnat tista 'tiġi pprovduta, inkluż telf ta' inserzjoni mkejjel u riżultati ta 'telf ta' ritorn għal reviżjoni kontra r-rekwiżiti speċifikati.
Q: X'inhu l-MOQ għal MPO għal LC Single Mode Fiber Cable?
A: Il-MOQ standard huwa ta '500 biċċa għal kull konfigurazzjoni, bil-kwantità finali kkonfermata skont l-għadd tal-fibra meħtieġ, il-konfigurazzjoni tal-konnettur u r-rekwiżiti tal-proġett.
Q: X'inhu l-ħin ta 'tmexxija għal MPO għal LC Single Mode Fiber Cable?
A: Il-kampjuni ġeneralment jistgħu jitlestew fi 3-5 ijiem tax-xogħol, filwaqt li l-produzzjoni bl-ingrossa tipikament teħtieġ 15-30 jum tax-xogħol, skont il-konfigurazzjoni kkonfermata u l-kwantità tal-ordni.
