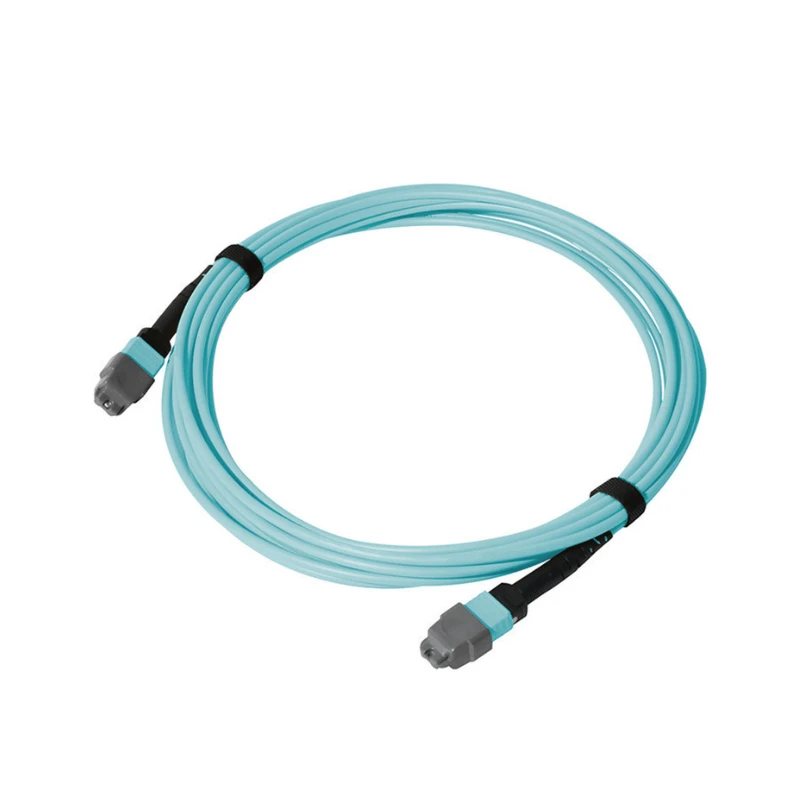

L-MTP Loopback Cable huwa assemblaġġ ottiku b'ħafna -fibra ottika immuntat mill-fabbrika li jipprovdi mogħdija tar-ritorn ottika definita permezz ta 'interface MTP/MPO. Hija rotta kanali ottiċi trażmessi lura lejn kanali ta' riċeviment magħżula fl-istess interface għall-verifika tat-transceiver, l-ittestjar tal-iswiċċ-port, id-dijanjostika tat-tagħmir, u l-proċeduri tat-test ottiku.
Speċifikazzjonijiet Tekniċi
|
Parametru |
Speċifikazzjoni |
|
Tip ta' Prodott |
MTP Loopback Cable |
|
Tip ta' Konnettur |
MTP® / MPO |
|
Konnettur Sess |
MTP® Male (bil-labar tal-gwida) / Mara (mingħajr labar tal-gwida) |
|
Għadd tal-Fibra |
8 / 12 / 16 / 24 Fibri |
|
Tip ta' Fibra |
Multimode: OM3 / OM4 / OM5; Modalità-uniku: OS2 |
|
Konnettur Pollakk |
PC / UPC / APC, skond il-konfigurazzjoni tal-fibra |
|
Immappjar tal-fibra |
Standard jew Customer-Tx-to-Rx Immappjar Speċifikat |
|
Polarità |
Tip A / Tip B / Tip C, fejn applikabbli |
|
Telf ta' Inserzjoni |
Telf Standard: Inqas minn jew ugwali għal 0.70 dB; Telf Baxx: Inqas minn jew ugwali għal 0.35 dB |
|
Telf ta' Ritorn |
Skont it-tip ta 'fibra, lustrar, u grad ta' prestazzjoni magħżul |
|
Attenwazzjoni |
Standard: 0 dB; Attenwazzjoni tad-dwana disponibbli |
|
Tul ta' Mewġ tat-Test |
Multimode: 850 / 1300 nm; Modalità waħda-: 1310 / 1550 nm |
|
Għażliet tal-ġakketta |
PVC / LSZH / OFNR / OFNP, skond il-konfigurazzjoni |
|
Temperatura operattiva |
-20 grad sa +70 grad |
|
Standards / Konformità |
IEC 61754-7; TIA-604-5; RoHS; REACH |
MTP Loopback Cable Interface Konfigurazzjoni
Speċifika l-loopback MTP skont l-interface tat-test fil-mira. Il-konfigurazzjoni meħtieġa għandha tiġi kkonfermata qabel il-produzzjoni bbażata fuq l-interface, it-tgħammir tal-konnettur, l-immappjar tal-kanal, u l-kundizzjoni tat-test ottiku.
Qabbel l-għadd tal-fibra mal-Interface:Agħżel l-għadd tal-fibra skont il-kanali ottiċi attivi u l-konfigurazzjoni tal-konnettur tal-interface taħt test.
Qabbel it-Tip tal-Fibra mal-Interface Ottika:Qabbel it-tip tal-fibra mal-modalità ottika speċifikata għat-transceiver fil-mira, it-tagħmir jew l-apparat tat-test.
Ikkonferma Sess tal-Konnettur MTP/MPO:Ikkonferma s-sess tal-konnettur meħtieġ mill-interface tat-tgħammir; konnetturi maskili huma pinnjati, filwaqt li konnetturi femminili huma unpinned.
Ikkonferma l-Immappjar tat-Tx-to-Rx:Ikkonferma r-relazzjoni meħtieġa tal-kanal Tx-ma-Rx qabel ma tordna, partikolarment għal konfigurazzjonijiet tat-test speċifiċi tal-applikazzjoni-.
Iċċekkja l-Kundizzjoni tat-Test Ottiku:Ikkonferma jekk it-test jirrikjedix loopback dirett jew attenwat u speċifika l-kundizzjoni ta' enerġija ta' riċeviment meħtieġa fejn applikabbli.
Tx-to-Rx Fiber Mapping
Konfigurazzjoni loopback hija definita mhux biss mill-għadd tal-fibra, iżda wkoll minn kif il-kanali trażmessi jintbagħtu lura lill-kanali ta 'riċeviment maħsuba.
Immappjar Standard
Konfigurazzjonijiet standard isegwu r-relazzjoni tal-pożizzjoni tal-fibra-konfermata għall-interface MTP/MPO speċifikata.
Immappjar tad-dwana
It-Tx-għal-Rx definit mill-klijent-routing jista' jiġi rivedut minn dijagramma tal-pożizzjoni tal-fibra-, mappa tal-port, jew speċifikazzjoni tat-tagħmir.
Verifika tal-Immappjar
Ir-rotta interna hija ċċekkjata kontra l-immappjar ikkonfermat tal-produzzjoni qabel il-ġarr.
Attenwazzjoni għall-Ittestjar ta' Loopback Kontrollat
Loopback Dirett:Loopback dirett jirritorna s-sinjal trażmess mingħajr attenwazzjoni miżjuda intenzjonata meta l-qawwa ta 'riċeviment li tirriżulta tissodisfa r-rekwiżit tat-test.
Loopback Attenwat:Konfigurazzjoni attenwata tintroduċi telf ottiku addizzjonali speċifikat meta t-test jeħtieġ enerġija riċevuta aktar baxxa.
Speċifikazzjoni ta' attenwazzjoni:Speċifika l-attenwazzjoni meħtieġa jew il-kundizzjoni tar-riċevitur fil-mira sabiex il-konfigurazzjoni ottika tkun tista 'tiġi kkonfermata qabel il-produzzjoni.
Verifika tal-Fabbrika
L-assemblaġġi tal-loopback MTP huma ċċekkjati mal-ispeċifikazzjoni tal-produzzjoni konfermata qabel il-ġarr, li jkopru l-ġeometrija tal-konnettur, il-kundizzjoni tat-tarf-wiċċ, il-prestazzjoni ottika, u r-rotta Tx-to-Rx definita.
Konnettur u Tmiem-Kontroll tal-wiċċ:L-ispezzjoni tal-interferometru 3D tintuża biex tiċċekkja l-ġeometrija tal-konnettur MTP/MPO, inkluż għoli tal-fibra, offset tal-apex, u raġġ tal-kurvatura, filwaqt li l-uċuħ tat-tarf tal-konnettur jiġu spezzjonati għal kontaminazzjoni u difetti viżibbli.
Verifika ottika u tal-Mapping:Kull assemblaġġ jiġi ttestjat individwalment għal telf ta' inserzjoni u telf ta' ritorn skont il-konfigurazzjoni speċifikata u t-tul ta' mewġ tat-test, filwaqt li r-rotot definit ta' Tx-to-Rx jiġi ċċekkjat mal-mapping ikkonfermat tal-produzzjoni.
Rekords tat-Test:Jistgħu jiġu pprovduti rekords tat-test serjali għal assemblaġġi individwali, inkluż dejta applikabbli tat-test ottiku u riżultati tal-ispezzjoni għall-kwalifika tal-prodott u l-ispezzjoni li tkun deħlin.
Konfigurazzjoni Custom MTP Loopback
Kejbils tal-loopback MTP personalizzati huma kkonfigurati kontra r-rekwiżiti tat-tagħmir tal-klijent jew tal-{0}}attrezzaturi tat-test.
Referenza tal-Interface
Ipprovdi t-tagħmir fil-mira, it-transceiver, jew l-interface tal-muntaġġ tat-test- sabiex il-konnettur meħtieġ u l-konfigurazzjoni tal-assemblaġġ ikunu jistgħu jiġu riveduti qabel il-produzzjoni.
Referenza tal-Mapping
Għal loopbacks mhux-standard, ipprovdi mappa tal-port, dijagramma tal-pożizzjoni tal-fibra-, jew speċifikazzjoni tal-wajers tat-Tx-to-Rx.
Rekwiżit Ottiku
Ipprovdi l-attenwazzjoni meħtieġa jew il-kundizzjoni tar-riċevitur fil-mira meta l-qawwa ottika kkontrollata hija parti mill-ispeċifikazzjoni tat-test.
Referenza tal-Produzzjoni
Ipprovdi t-tul meħtieġ tal-kejbil, il-kwantità, l-identifikazzjoni u r-rekwiżiti tal-ippakkjar għall-kwotazzjoni u l-produzzjoni.
Għal konfigurazzjonijiet speċifiċi ta' applikazzjoni-, DIMI jirrevedi l-interface fornuta, l-immappjar, u r-rekwiżiti tat-test qabel il-produzzjoni sabiex l-ispeċifikazzjoni tal-manifattura tkun tista' tiġi kkonfermata mal-assemblaġġ mitlub.
FAQ
Q: X'inhi d-differenza bejn kejbil loopback MTP u kejbil trunk MTP?
A: Cable trunk MTP jipprovdi konnessjoni b'ħafna -fibra bejn żewġ interfaces tan-netwerk, filwaqt li cable loopback MTP joħloq passaġġ ta 'ritorn ottiku intern għall-ittestjar ta' interface wieħed.
Q: Jista 'jintuża kejbil MTP loopback wieħed b'konfigurazzjonijiet ta' transceiver differenti?
A: Mhux bilfors. Interfaces tat-transceiver differenti jistgħu jeħtieġu konfigurazzjonijiet differenti tal-konnetturi, pożizzjonijiet tal-fibra attiva, assenjazzjonijiet tal-kanal, u kundizzjonijiet ottiċi, għalhekk il-loopback għandu jkun imqabbel mal-interface speċifika li qed tiġi ttestjata.
Q: Għaliex jista 'loopback MTP bl-għadd korrett tal-fibra xorta jonqos test tal-port?
A: L-għadd tal-fibra waħdu ma jiddefinixxix il-mogħdija tar-ritorn ottiku. Relazzjoni Tx-ma-Rx, konfigurazzjoni tal-konnettur, jew kundizzjoni tat-test inkorretta jistgħu jikkawżaw riżultat fallut anke meta l-għadd tal-fibra jaqbel.
Q: X'jista 'jikkawża telf ottiku mhux mistenni waqt test ta' loopback MTP?
A: Telf mhux mistenni jista' jirriżulta minn kontaminazzjoni tal-wiċċ-tarf tal-konnettur, ġeometrija tal-konnettur, ħsara fil-fibra, nuqqas ta' qbil fil-konfigurazzjoni, jew kundizzjonijiet tal-kejl. Il-wavelength tat-test u s-setup tal-kejl għandhom jiġu kkontrollati wkoll meta t-telf imkejjel ikun barra mill-medda mistennija.
Q: Nista 'tordna kampjun tal-kejbil MTP loopback qabel ma nagħmel ordni bl-ingrossa?
A: Iva. Kampjuni ta 'inġinerija u ordnijiet ta' prova inizjali jistgħu jiġu rranġati fi kwantitajiet aktar baxxi mill-MOQ bl-ingrossa standard, soġġetti għall-konfigurazzjoni meħtieġa.
Q: X'inhu l-ħin tipiku għall-konfigurazzjonijiet standard tal-kejbil loopback MTP?
A: Il-konfigurazzjonijiet standard jistgħu tipikament jitlestew fi 3-7 ijiem tax-xogħol. L-iskeda finali tal-produzzjoni hija kkonfermata skont il-kwantità tal-ordni u kwalunkwe rekwiżit mhux-standard.
Q: DIMI jista 'jipprovdi rapporti tat-test għal kejbils loopback MTP?
A: Iva. Reġistri tat-test serjali jistgħu jiġu pprovduti għal assemblaġġi individwali, b'telf ta 'inserzjoni applikabbli, telf ta' ritorn, u data ta 'spezzjoni disponibbli għall-kwalifika tal-prodott u l-ispezzjoni deħlin.
Q: X'inhu l-MOQ għal kejbils loopback MTP?
A: Il-MOQ standard bl-ingrossa huwa ta '500 biċċa għal kull stil, filwaqt li kampjuni ta' inġinerija u ordnijiet ta 'prova inizjali jistgħu jiġu rranġati fi kwantitajiet aktar baxxi skont il-konfigurazzjoni meħtieġa.
