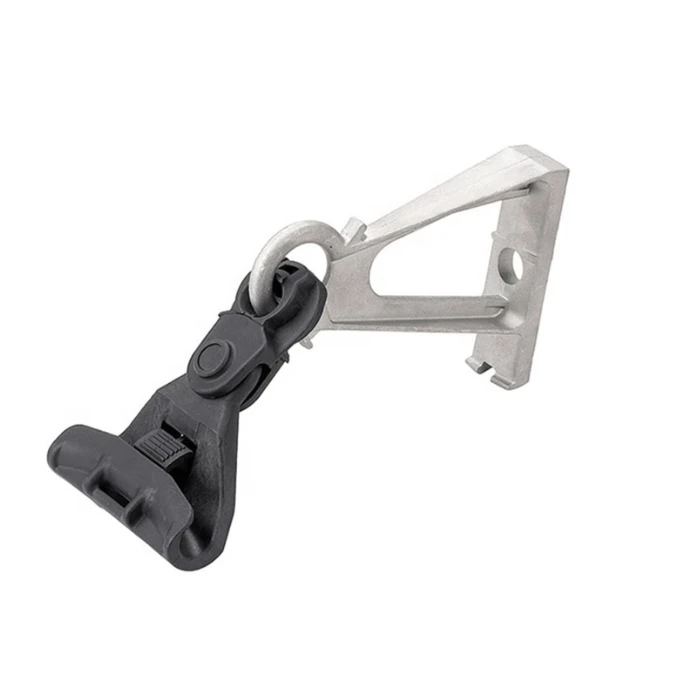

Il-Klamp tas-Sospensjoni għall-Kejbil tal-Fiber Optic hija ddisinjata biex tappoġġja u tiżgura kejbils tal-fibra ottika tal-ajru f'arbli intermedji, torrijiet, jew strutturi cross-arm. L-assemblaġġ tal-morsa jgħaqqad korp li jġorr it-tagħbija-, kejbil-insert tal-kuntatt jew vireg tal-armatura preformati, u ħardwer tal-immuntar biex iqassam it-tagħbija mekkanika filwaqt li tillimita pressjoni eċċessiva fuq il-kisja tal-kejbil.
Speċifikazzjonijiet Tekniċi
|
Parametru |
Speċifikazzjoni |
|
Tipi ta' kejbil applikabbli |
ADSS, Figura-8, tondi li jsostnu lilhom infushom, kejbils FTTH magħżula |
|
Dijametru tal-kejbil |
Ø6–20 mm; firxiet oħra disponibbli permezz ta 'adattament |
|
Tagħbija mekkanika ratata tipika |
10–30 kN għal mudelli standard; konfigurazzjonijiet rinfurzati sa 100 kN |
|
medda applikabbli |
Sa 400 m għal konfigurazzjonijiet standard |
|
Konfigurazzjoni tal-linja |
Rotot dritti u angoli ta 'deflessjoni moderati |
|
Djar |
Liga tal-aluminju fondut jew kostruzzjoni tal-metall speċifikata |
|
Materjal ta' kuntatt tal-kejbil- |
EPDM jew elastomer ieħor reżistenti għall-UV/temp- |
|
Vireg tal-armatura |
Azzar galvanizzat jew azzar miksi bl-aluminju-, skond il-konfigurazzjoni |
|
Ħardwer |
Azzar li ma jissaddadx 304/316 jew azzar galvanizzat |
|
Temperatura operattiva |
Tipikament -40 grad sa +65 grad |
|
Protezzjoni tal-wiċċ |
Anodizzar, galvanizzar, jew protezzjoni oħra mill-korrużjoni speċifikata |
|
Piż |
Madwar 0.45-2.8 kg, dipendenti mill-mudell |
Disinn Mekkaniku u Kompatibilità tal-Cable
Il-morsa tas-sospensjoni hija ddisinjata biex iżżomm il-pożizzjoni tal-kejbil waqt li tinfirex il-forza ta 'appoġġ fuq iż-żona ta' kuntatt tal-kejbil. Għal konfigurazzjonijiet li jużaw vireg tal-armatura helical preformati, il-vireg jikkonformaw mal-wiċċ tal-kejbil u jqassmu l-istress mekkaniku tul tul ta 'kuntatt itwal, u jnaqqsu t-tagħbija lokalizzata fuq l-għant ta' barra.
EPDM jew daħħal elastomer ekwivalenti jista 'jipprovdi ttaffi u frizzjoni addizzjonali bejn il-kejbil u l-korp tal-morsa. Dan huwa partikolarment importanti għal rotot ta' l-ajru esposti għal moviment ikkawżat mir-riħ-u bidliet fit-temperatura.
Id-dijametru tal-kejbil għandu jkun imqabbel mal-medda speċifikata tal-morsa. Morsa m'għandhiex tintgħażel biss skont it-tip ta 'kejbil nominali; id-dijametru ta 'barra attwali lest u t-tagħbija tal-installazzjoni għandhom jiġu kkontrollati mal-ispeċifikazzjoni tal-mudell.
Applikazzjonijiet
Il-morsa tas-sospensjoni tintuża għall-iskjerament tal-kejbil tal-fibra ottika overhead fi:
- Netwerks tal-ajru FTTH u FTTx
- Aċċess ADSS u netwerks tas-sinsla
- Linji tat-telekomunikazzjoni fuq arbli ta' utilità
- Infrastruttura tal-broadband rurali u urbani
- Kampus, park industrijali, u netwerks ta 'komunikazzjoni privati
- Sistemi ta' komunikazzjoni ta' utilità tal-enerġija bl-użu ta' kejbil tal-fibra kompatibbli li jappoġġa waħedhom-
- Trasport u rotot ta' komunikazzjoni ta' l-infrastruttura
Metodu ta 'Installazzjoni
Il-morsa tista 'tiġi installata fuq arbli, torrijiet, jew cross-arms bl-użu ta' boltijiet tal-arbli kompatibbli, ċineg tal-istainless steel, J-ganċijiet, shackles f'forma ta 'U-, jew parentesi tal-immuntar dedikati, skont il-konfigurazzjoni tal-ħardwer magħżula.
Għal applikazzjonijiet ta' sospensjoni standard:
Ikkonferma d-dijametru attwali tal-kejbil barra u l-firxa tal-morsa magħżula.
Iċċekkja l-medda, l-angolu tar-rotta, it-tagħbija tar-riħ/silġ, u t-tagħbija mekkanika meħtieġa.
Poġġi l-kejbil b'mod korrett fil-korp tal-morsa jew assemblaġġ ta 'sospensjoni ffurmata minn qabel.
Installa l-morsa fuq l-arblu, it-torri jew il-parentesi magħżula.
Issikka l-hardware tal-immuntar skont it-torque tal-installazzjoni speċifikat.
Ivverifika li l-kejbil huwa sostnut sew mingħajr kompressjoni eċċessiva, deformazzjoni tal-għant, jew liwja qawwija.
Personalizzazzjoni / OEM
Il-konfigurazzjonijiet tal-OEM huma disponibbli skont id-dijametru tal-kejbil, il-kostruzzjoni tal-kejbil, il-medda meħtieġa, it-tagħbija mekkanika, it-tul tal-virga tal-korazza-, l-interface tal-immuntar, u l-istruttura tal-installazzjoni.
Il-personalizzazzjoni tista' tinkludi wkoll:
- Dimensjonijiet tal-korp tal-morsa u ġeometrija
- Tul u materjal tal-virga preformat
- Parentesi tal-immuntar u ħardwer
- Stainless-Azzar jew komponenti galvanizzati
- Marki tal-prodott u identifikazzjoni
- Ippakkjar u tikkettar tal-klijenti
Għall-evalwazzjoni tal-RFQ, ix-xerrejja għandhom jipprovdu t-tip tal-kejbil, id-dijametru attwali ta 'barra, il-firxa tipika, il-firxa massima, l-angolu tal-linja, l-istruttura tal-installazzjoni u l-kundizzjonijiet ambjentali.
Spezzjoni u Ittestjar
Oġġetti ta 'spezzjoni tipiċi jinkludu:
- Kompatibilità tad-dijametru tal-kejbil u spezzjoni dimensjonali
- Spezzjoni viżwali u tal-finitura tal-wiċċ-
- Verifika tal-materjal u tal-kisi
- Ittestjar tat-tagħbija mekkanika/tkissir-tagħbija
- Ittestjar ta' żlieq jew ta'-forza
- Spezzjoni ta 'twaħħil u rbit tal-ħardwer
- Ittestjar ta'-reżistenza għall-korrużjoni fejn speċifikat
- Ittestjar tar-reżistenza UV u ambjentali-għall-komponenti tal-polimeru
Rapporti ta 'spezzjoni u dokumentazzjoni ta' konformità jistgħu jiġu forniti skond ir-rekwiżiti tal-proġett.
FAQ
Q: Il-morsa tas-sospensjoni tista' tintuża għal installazzjonijiet ADSS ta'-medda twila?
A: Iva. Il-konfigurazzjonijiet standard huma maħsuba għal meded ta' l-ajru ordinarji, filwaqt li installazzjonijiet ADSS ta'-medda twila jistgħu jeħtieġu assemblaġġi ta' sospensjoni rinfurzati jew doppji. L-għażla għandha tkun ibbażata fuq il-medda massima u t-tagħbija ambjentali kkalkulata.
Q: Tista 'tipprovdi kampjuni qabel ordni bl-ingrossa?
A: Iva. Il-kampjuni jistgħu jiġu rranġati għal evalwazzjoni dimensjonali, tal-kejbil-tajbin, u tal-installazzjoni qabel il-produzzjoni tal-massa. Il-ħlasijiet tal-kampjun u l-merkanzija huma normalment ikkonfermati skont il-mudell u l-kwantità mitluba.
Q: Liema standards tista 'tikkonforma magħhom il-morsa tas-sospensjoni?
A: Ir-rekwiżiti applikabbli jiddependu fuq is-sistema tal-kejbil u s-suq tad-destinazzjoni. IEC, EN, ASTM, u speċifikazzjonijiet tekniċi speċifiċi tal-klijent-jistgħu jiġu riveduti meta applikabbli. L-istandard meħtieġ jew l-ispeċifikazzjoni tal-proġett għandhom jiġu ddikjarati qabel il-kwotazzjoni.
Q: X'imballaġġ jintuża għal ordnijiet bl-ingrossa?
A: Il-prodotti standard huma tipikament ippakkjati f'kaxxi tal-kartun b'ippakkjar ta 'ġewwa protettiv, imbagħad jitqiegħdu fuq pallets meta meħtieġ għall-immaniġġjar tal-esportazzjoni. Marki tal-kartun personalizzati, tikketti tal-prodotti, kwantitajiet, u metodi ta 'ppakkjar huma disponibbli għal ordnijiet bl-ingrossa.
Q: X'inhu l-MOQ għall-klampi tas-sospensjoni?
A: MOQ prattiku għal ordnijiet kummerċjali standard huwa ta '500 biċċa għal kull mudell. Mudelli mħallta jew konfigurazzjonijiet personalizzati jistgħu jiġu diskussi separatament skont ir-rekwiżiti tal-produzzjoni.
Q: X'inhu l-ħin ta 'tmexxija tipiku għal ordni bl-ingrossa?
A: Għal mudelli standard, il-ħin tipiku tal-ipproċessar huwa 7-14-il jum wara l-ispeċifikazzjoni u l-konferma tal-ordni. Prodotti personalizzati jistgħu jeħtieġu għodda addizzjonali jew ħin ta 'produzzjoni, li se jiġi kkonfermat qabel it-tqegħid tal-ordni.
Q: Liema termini ta 'ħlas taċċetta?
A: Normalment naċċettaw T/T, L/C, PayPal, u karta ta 'kreditu. Termini oħra ta 'ħlas jistgħu jiġu diskussi skont il-valur tal-ordni, ir-rekwiżiti tal-klijenti, u l-kundizzjonijiet ta' kooperazzjoni.
Q: Liema għażliet ta 'tbaħħir u esportazzjoni huma disponibbli?
A: L-ordnijiet jistgħu jiġu rranġati bil-baħar, bl-ajru jew bil-kunsinna espressa, skont il-kwantità, l-urġenza u d-destinazzjoni. Termini kummerċjali komuni jinkludu EXW, DAP, u DDP, bl-arranġament finali tat-tbaħħir ikkonfermat skont l-ordni u d-destinazzjoni.
